Перепады температур, вызванные сезонной сменой климата или изменением характеристик транспортируемой среды, а также динамические нагрузки, создаваемые работающим оборудованием, могут стать причиной смещения трубопровода относительно его первоначального положения. Даже при условии, что оно будет относительно небольшим, регулярные нагрузки существенно повышают риск повреждения трубопроводной арматуры, опор и прочих элементов магистрали. Исключить негативное воздействие в данном случае позволяет использование вибровставки, или виброкомпенсатора.

Что такое вибровставка и где она применяется:

Вибровставка, или гибкая вставка, представляет собой разновидность промышленной трубопроводной арматуры, предназначенную для компенсации боковых, угловых и осевых смещений трубопровода. Она состоит из эластичной средней части, изготавливаемой преимущественно из армированной жаропрочной резины или аналогичного ей упругого полимера, а также двух присоединительных металлических (чаще всего стальных) элементов. Последние могут быть представлены в виде резьбового хвостовика или фланца – это зависит в первую очередь от диаметра трубопровода, для которого предназначено изделие.

Стандартные виброкомпенсаторы допустимо монтировать на трубопроводах, предназначенных для транспортировки:

• холодной воды;
• горячей воды с температурой не выше 100º С;
• неконцентрированных (до 10%) кислот;
• органических и неорганических спиртов;
• растворов солей и щелочей

Немного о монтаже

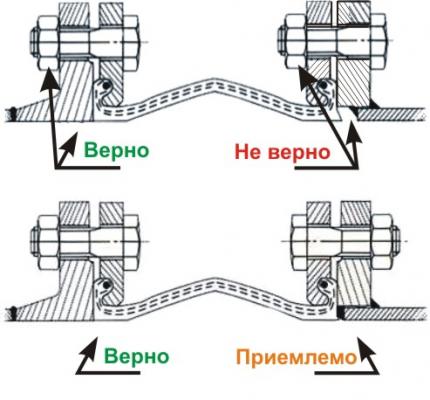

Не допускается контакт болтов, гаек или шпилек с резиной (например - при соединении болт-гайка - гайки устанавливаются на стороне противоположной резиновым элементам - на стороне трубопровода). Максимально допустимые моменты затяжки болтов для гибких вставок (виброкомпенсаторов) с Ду до 80 включительно равен 60 Н*м, а для больших Ду равен 80 Н*м.
